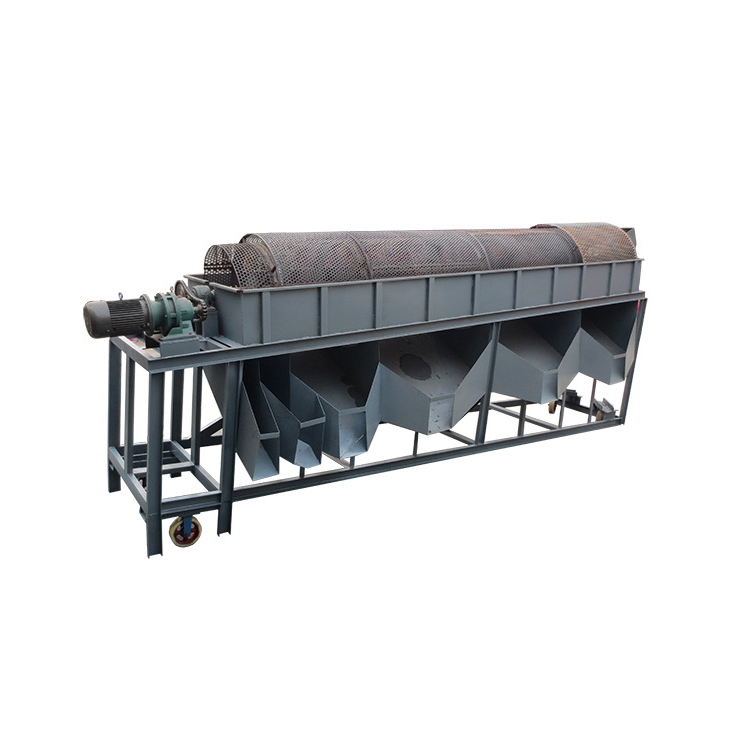

YTS圓筒回轉篩的主體結構是篩分筒，它是由若干個圓型狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。圓筒回轉篩可設有梳型清篩機構，在篩分過程中可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果。
YTS圓筒回轉篩根據不同分級要求，其分級級數一般從細到粗為1-4節，物料從細到粗分別從*節到*后一節篩網篩出，大于*后一節篩網孔的物料從出料口排出。
YTS圓筒回轉篩在使用過程中，運轉緩慢均勻，沖擊振動很小、工作平穩、其安裝簡單，有時甚至不需要專門的基礎�？梢灾苯臃胖糜谄秸�的地面或樓板上及料倉下。該機易于密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。


1.物料適應性廣，回轉篩廣泛應用于各類物料篩分，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都是順利進行篩分。
2.進料方式簡單多樣，我公司研制的回轉篩進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料。
3.篩分效率高，設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。
4.篩分量大、易于大型化，在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，極易大型化。
5.自身能耗小，回轉篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。
6.工作環境好，整個篩分筒可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染。
7.設備噪音低，回轉篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音。
8.使用壽命長，維修量小，回轉篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長 ，易損件少、維護量小。
9.檢修方便，設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。


型號 長度范圍m 篩網段數 篩孔范圍mm 電機功率KW 傾斜角度 物料量*大塊mm 筒體轉速rpm 處理量m3/h 參考質量t 外形尺寸
mm


YTSΦ600 2~4 1~3 5~35 2.2-3 7° 35 20 10 1.6 5400×1150×1200
YTSΦ800 2~4 1~3 5~40 2.2-5.5 7° 45 18 14 2.4 5600×1300×1500
YTSΦ1000 2~6 1~4 5~45 3-7.5 7° 60 16 16 4.2 7400×1400×2240
YTSΦ1200 2~8 1~4 5~50 4-11 7° 70 15 20 5.8 9480×1580×3400
YTSΦ1500 2~8 1~4 5~55 4-11 7° 80 12 32 7.2 9700×1860×3700
YTSΦ2000 2~9 1~4 5~60 5.5-18.5 7° 90 8 45 11 11000×2400×4500
