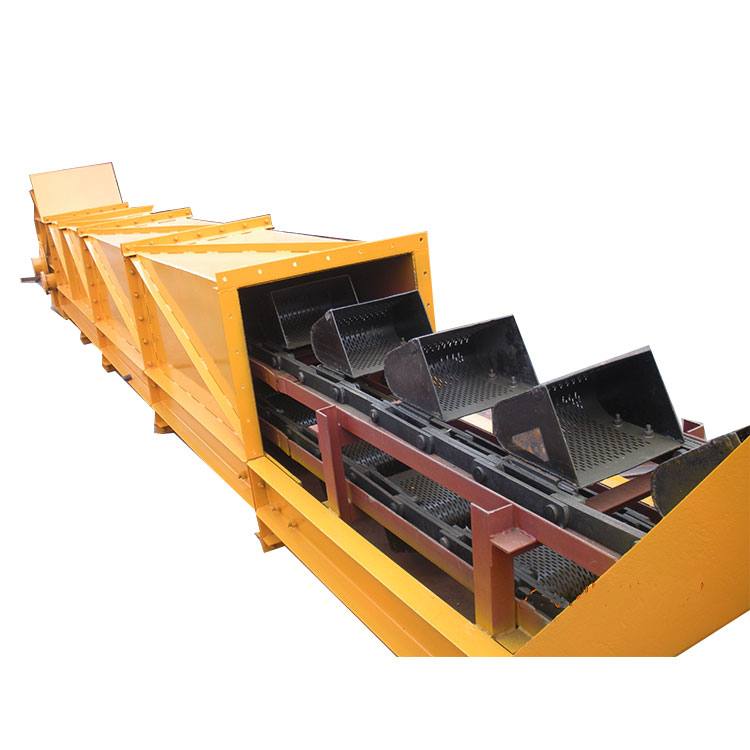

T3240型抗?jié)趁撍肥教嵘龣C - 撈坑、脫水斗式提升機
產品型號:800
參考價格:-12000
產地:新鄉
發布時間:2018-3-12 14:12:49
在線咨詢
產品介紹:
脫水式、撈坑式斗式提升機(斗提機)是選煤廠和鈣鎂磷肥廠常用的機械設備之一。具有結構簡單運轉可靠的優點。
脫水式、撈坑式斗式提升機(斗提機)主要用于提升洗后的中煤、矸石和激冷后的鈣鎂磷肥,也適于輸送洗滌后的塊狀或者顆粒狀的其他物料,以便物料在提升輸送過程中,在料斗內自行脫水。
T/L型撈坑式斗式提升機(斗提機)共有八種規格:T/L3240、T3260、T/L4060、T/L4080、T/L40100、T50100、T/L50140。
脫水式斗式提升機(斗提機)的構造部件和性能:
機型的主要構造包括驅動裝置、頭部組件、機身、尾部組件、斗鏈、捕捉器。
驅動裝置——電動機、減速機、傳動鏈及鏈輪。電動機和減速器之間用彈性注銷聯柱器聯接,減速器和傳動主軸之間用套筒滾子鏈傳動,鏈條的張緊靠壓緊鏈輪調節,驅動裝置安裝在傳動支架上
頭部組件——由傳動部件及拉緊裝置組成,該組件包括星輪、傳動主軸、軸承及頂緊螺桿等。星輪為四(五)方形,軸承座的底部帶有燕尾槽,軸承借助螺桿來調節斗鏈的松緊;
機身——由頭部節段、中間節段(敞開節段、過渡節段、密封節段)和尾部節段組成,節段均為金屬焊接結構,各節段之間用角鋼法蘭聯接。為防止漏水,在聯接處墊有5mm厚的橡膠墊。頭部節段除設有卸料口外,還有為安裝拉緊裝置的槽鋼,中間節段中用于水下得封閉箱形結構,稱為封閉節段;用于水上的U形槽,稱為敞開節段;過渡節段用于上述兩種節段之間,為了防止斗鏈下垂,在中間節段內鋪設有由角鋼和扁鋼組成的導軌。尾部節段也為封閉的箱形結構,其上設有喂料口、上排水管、下放水孔和專為檢修用得清掃孔;
尾部組件——包括尾輪、滾輪、鍵及軸承。滾輪有兩個,均為圓形,其中一個用鍵固定在軸上,另一個空套在軸上,以補償兩排斗鏈由于不均勻摩擦與伸長而造成的在總長度上的差異。為防止尾部軸軸頸的磨損,在其上配置了兩個可以更換的鋼套。軸承的襯套用耐磨鑄鐵制成,其內緣用特制的膠質密封圈,以防止泥水侵入;
斗鏈——由兩條鏈條和斗子組成。鏈條為片式牽引鏈,斗子用鋼板制成,斗子上交錯排列著脫水用得長孔,并用帶榫的沉頭螺栓間隔地(間隔一個節距)安裝在鏈條上;
捕捉器——的作用是當斗提機斷鏈時,防止斗鏈拋出及落入機尾部。捕捉器焊接在敞開節段兩側導軌上,上面一對捕捉器安設在離傳動軸中心不超過3m處:下面一對捕捉器安設在敞開段和過渡段接鄰之間:中間捕捉器之間的距離應不大于5m,并且不等于鏈條節距的倍數;
