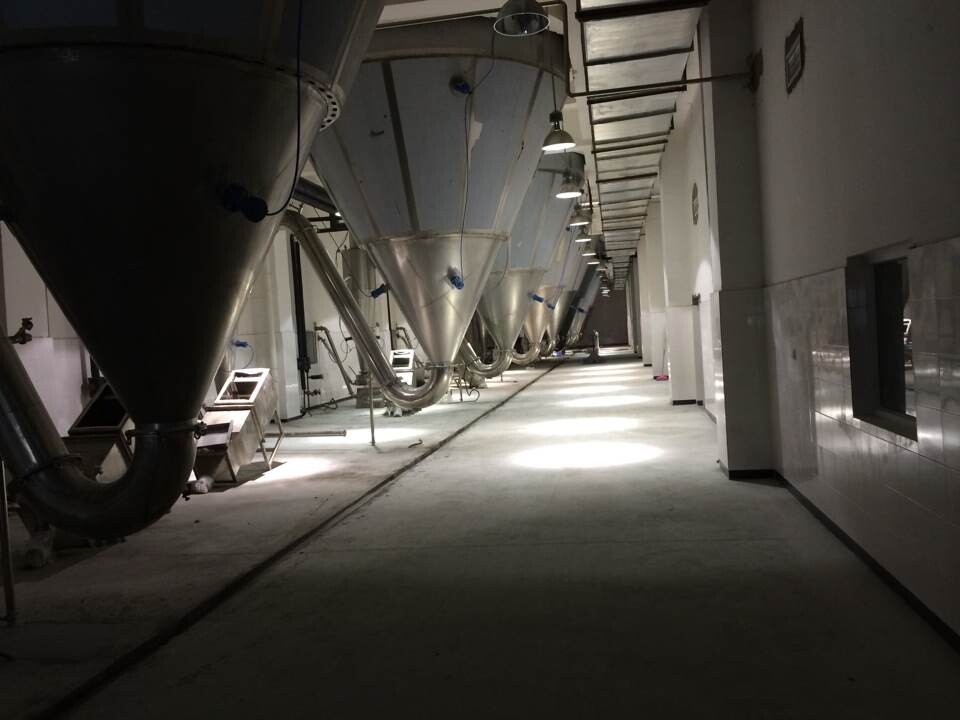

水分蒸發量≥500kg/h噴霧干燥塔設備

噴霧干燥塔設備霧化器

1. 配備機械式霧化器; 霧化器為二級皮帶增速（皮帶采用進口），軸承采用滴油油霧潤滑，油霧由迷宮式密封阻擋，且在霧化器中采用了消除油霧外泄的動力，設有霧化器轉速實時監測、報警、油壓報警等功能。對霧化器潤滑油進行水冷，對皮帶及霧化器內部進行風冷，霧化盤進行了精密的動平衡校驗，同時設有轉速實時檢測報警。

2.霧化器應采用變頻控制，轉速實現無級調速；*高轉速應超過16000rpm,或線速度不低于100m/s。

3. 霧化盤要求霧化液滴分布均勻，減少因粒徑不均而引起的粘壁現象。

4.霧化器的可靠性：平均無故障工作時間（MTBF）不低于7000小時。

噴霧干燥塔設備收料及排風裝置

1.收率應在90%以上，采用兩級效率不同的收粉裝置，收粉裝置應便于清洗和更換部件；

2.收料裝置配備應具有上下帶自動切斷閥的緩沖罐，以便于收料時更換口袋；

3.收粉裝置應配備除濕送風冷卻系統，使產品離開高溫區后得到迅速冷卻，有利于產品的包裝和保持穩定的殘余水分含量；

4.排風應采用水膜除塵器，排風應符合國家相應的環保要求。水膜除塵器要求采用不低于304不銹鋼材質。

5.排風機應采用變頻控制；

6.可考慮排風熱能的回收，為本設備的新風提供熱量。

噴霧干燥塔設備CIP裝置

1.CIP裝置可以實現選擇使用堿水、熱水、純化水清洗功能。清洗后的水可以回收，并加過濾裝置�；厥账�視水質情況可選擇回用或排放。

2.自料液儲罐至回收裝置所有物料經過的所有容器及管路應能夠利用CIP系統進行清洗，或利用設備自帶泵進行清洗；

3.CIP裝置應能對罐頂進行清洗；

4.利用CIP系統清洗后的的設備應能滿足GMP的清潔驗證要求；

5.配備一臺高壓清洗機（指定品牌：黑貓或同檔次品牌）。

噴霧干燥塔設備控制系統

1.關鍵控制參數：

進風溫度：顯示、控制，并具有上、下限報警功能；

排風溫度：顯示、控制（與供料泵形成閉環控制，以調節進料量達到排風溫度自動控制），具有上、下限報警功能；

干燥室內壓力：顯示、控制（與排風機形成閉環控制，由排風機轉速控制干燥室壓力），具有上、下限報警功能；

2.霧化器運行轉速（或電機運行頻率）：變頻控制，

3.干燥工藝及安全要求的必備的互鎖連鎖功能；

4.控制系統可以實現遠程選擇料液還是清水，并具有低液位報警和保護功能；

5.PLC、觸摸屏、變頻器指定西門子品牌或同等品牌，預留中央控制接口和數據輸出接口。
