產品詳細

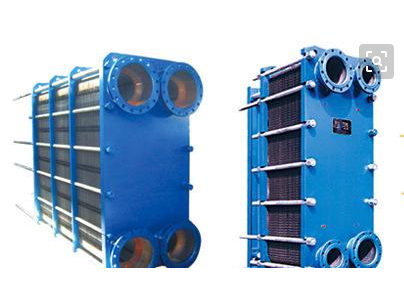

板式換熱器-星俊化工西北辦事處

板式換熱器-星俊化工西北辦事處

產品型號:非標定做

參考價格:-面議

產地:無錫市

發布時間:2018-11-29 16:08:38

在線咨詢

產品介紹:
板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。

框架包括一個固定壓緊板和一個活動壓緊板,由上導桿與下導桿支承,在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道,熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼。考慮到用戶的多種使用要求,框架設計有多種型式,主要有雙支撐框架式和常用的落地式等。

傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型,合理的波紋設計增加了板片有效傳熱面積,使流體順波紋通過時形成湍流,強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片,密封墊片設計成雙道密封結構,并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。





豪特板式換熱器的主要規格:
HU、HN、HS、HM 系列
連接尺寸: DN32-DN500
設計*大流量: 4500m3/h
*大熱負荷: 60MW
對數平均溫差: 0.5~1.0℃
板片厚度: 0.4、0.5、0.6、0.7mm
*大設計壓力: 3.5MPa
應用領域:鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳液、啤酒、飲料、集中供熱等
膠墊材料: NBR、HNBR、EPDM、HEPDM、VITON
板片材料: 不銹鋼AISI304、316、316L、鈦、哈氏合金、鎳和鉬

產品型號 接管口徑 組裝片數 高度 寬度 縱向孔距 橫向孔距 單片換熱面積(㎡) *大流量(m3/h)
HM3 32 10-100 470 180 357 60 0.03 15
HU05 50 10-160 800 335 575 142 0.12 45
HM6 50 12-280 920 320 640 140 0.15 45
HM6M 50 12-200 920 320 640 140 0.13 45
HU10L1 100 12-260 1165 510 720 235 0.28 170
HU10L2 100 12-240 1490 510 1045 235 0.45 170
HN10M 100 12-320 1950 500 1444 225 0.6 170
HM10M 100 12-180 1069 470 719 223 0.25 170
HU15L1 150 12-260 1552 620 1019 285 0.5 380
HU15L2 150 12-200 1989 620 1448 285 0.75 380
HN15L1 150 12-280 1552 620 1019 285 0.5 380
HN15L2 150 12-280 1989 620 1448 285 0.75 380
HS20 200 12-260 1320 750 697 347 0.3 680
HU20 200 12-280 2177 830 1466 412 1.0 680
HN20 200 12-410 2210 765 1532 342 1.0 680
HS25 250 12-400 1501 900 814 420 0.45 1060
HU25L1 250 12-420 2292 890 1476 439 1.2 1060
HU25L2 250 12-380 2755 890 1939 439 1.5 1060
HN25L1 250 12-420 2484 890 1668 428 1.2 1060
HN25L2 250 12-380 2766 890 1950 428 1.5 1060
HMX25M 250 12-390 2744 927 1939 439 1.55 1060
HMX25B 250 12-450 2744 927 1939 439 1.6 1060
HN30L1 300 12-800 2024 1010 1134 490 0.8 1600
HN30L2 300 12-800 2570 1010 1620 490 1.35 1600
HN30L3 300 12-800 3089 1030 2106 490 1.8 1600
HN35L1 350 12-800 2128 1170 1082 565 0.8 2100
HN35L2 350 12-800 2472 1170 1426 565 1.2 2100
HN35L3 350 12-800 2816 1170 1770 565 1.6 2100
HN40L1 400 12-800 2329 1373 1268 738 1.25 2800
HN40L2 400 12-800 2829 1373 1768 738 2.00 2800
HN40L3 400 12-800 3249 1373 2188 738 2.6 2800
HN45L1 450 12-800 2469 1373 1344 684 1.35 3500
HN45L2 450 12-800 2929 1373 1804 684 2.00 3500
HN45L3 450 12-800 3389 1373 2264 684 2.7 3500
說明:以上數據僅供參考,具體數據指標以實際產品圖紙為準。


板片材質和用途介紹:

材質 應用
不銹鋼SUS304 SUS316L   凈水、河川水、食物油、礦物油
工業純鈦及鈦鈀合金Ti tanium and Pal ladium   海水、鹽水、鹽化物
哈氏合金Hadtelloy Alloy  濃硫酸、鹽酸、磷酸
鎳Nickel  高溫高濃度苛性鈉


密封墊片材質和使用工況介紹:

材質 應用 工作溫度
丁腈橡膠NBR 水、海水、礦物油、鹽水 -15—130℃
高溫橡膠BNBR 高溫礦物油、高溫水 15—140℃
三元乙丙EPDM 熱水、水蒸氣、酸、堿 -25—150℃
氟橡膠 Viton/Fluorine Rubber 強酸、強堿、礦物油、潤滑脂和燃油等 5—200℃
氯丁橡膠NEOPRENE 酸、堿、礦物油、低分子量脂烴 35—130℃
硅橡膠Silicon Rubber 高溫和某些腐蝕性介質 65—200℃


板式換熱器的技術優勢和設計理念:
*傳熱系數高:傳熱板片上的特殊波紋設計,可使流體在極低的流速下產生強烈的湍流,湍流的自凈效應又可防止污垢的產生,使得板式換熱器的傳熱系數為管殼式換熱器的3-5倍。
*經濟性:相同換熱量的前提下,與管殼式比較:投資少、運行費用低、維修費用低。
*可調整性:只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊:在相同換熱量的前提下,占用空間僅為管殼式的1/2一1/3。
*易于潔洗維修。
*板片密封墊片可采用免粘貼搭扣形式,減少運行維護成本,便于維修。




應用領域:


(1)蒸汽冷凝使用:專為真空條件下的蒸汽冷凝而設計。該系列產品的應用范圍包括:生物乙醇、糖和小型發電站。

(2)暖通空調:因其高效的換熱效果,而廣泛用于暖通空調領域。已達到與AHRI認證同樣的技術標準,因此能確保*佳性能。

(3)升膜板式蒸發器量系列:主要運用于煉糖、甜味劑、生物乙醇和腐蝕劑的蒸發系統內。同樣也可以作為熱虹吸管再煮鍋使用。

(4)食品安全應用:適用于乳制品、食品、飲料和其它衛生應用。

(5)工業系列:適用于船舶、電力、化工、油脂冷卻升溫等各種類型的工業作業。
