一、儀器的用途 　TRM-500 熔深顯微鏡在觀察物體時能直接在電腦上成像。具有立體感，成像較清晰和寬闊，又具有長工作距離，并具有較大的視場范圍和相應的放大倍數,是焊接熔深檢測的普遍專用顯微鏡。
　　近幾年來,隨著冶金、機械、石化、電力以及原子能、航天等現代化技術的高速發展,對產品焊接的穩定性性能的要求也越來越高，而焊接的熔深是焊接機械性能的重要標志與外在表現，所以，對焊接熔深的有效檢測成為檢驗焊接效果的重要手段。上海團結儀器制造有限公司生產的熔深立體顯微鏡采用國外的先進技術,特別適合汽車零部件制造領域?qū)�焊接嚴格的要�?可以對各種焊接接頭如（對接、角接、搭接和T型接等等）產生的熔深進行拍照、編輯、測量、保存、打印。
上海團結儀器有限公司 電　話：021-6855 3288 http://www.tjmade.com
二、系統簡介　　熔深顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換器有機地結合在一起，不僅可以通過目鏡作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
三、技術參數1.目鏡 類別 放大倍數 視場
大視野目鏡 10X φ20 上海團結儀器有限公司 電　話：021-6855 3288 http://www.tjmade.com
2.單目觀察筒:單目瞳距：55mm-75mm
3.物鏡變倍范圍 0.7X-4.5X
4.顯微鏡為連續變倍，變倍比為 6.5：1
5.圓形載物臺直徑：95mm上海團結儀器有限公司 電　話：021-6855 3288 http://www.tjmade.com
6.滾珠導軌移動工作臺:臺板尺寸：180×155×26mm 行程：橫向75mm 縱向：55mm
7.光源：上下鹵素燈亮度可調；另配高素質反射LED環形燈壽命達到2.5萬小時
三、測量部分 　　此軟件系統功能強大:能測量所有圖片上的幾何尺寸 (點.線.圓.弧以及各元素的相互關
系)，測量的數據可以自動地標注在圖片上,并能顯示比例尺，并能可以導入Excel 文檔進行統計、編輯。也可以將圖片和數據一起保存。所有的測量都能自動進行。
1.軟件測量精度:0.001mm 上海團結儀器有限公司 電　話：021-6855 3288 http://www.tjmade.com
2.圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。
3.圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。
4.元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構
　造、弦構造。上海團結儀器有限公司 電　話：021-6855 3288 http://www.tjmade.com
5.圖形預置：點、線、矩形、圓、橢圓、圓弧。
6.圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印
上海團結儀器有限公司 電　話：021-6855 3288 http://www.tjmade.com

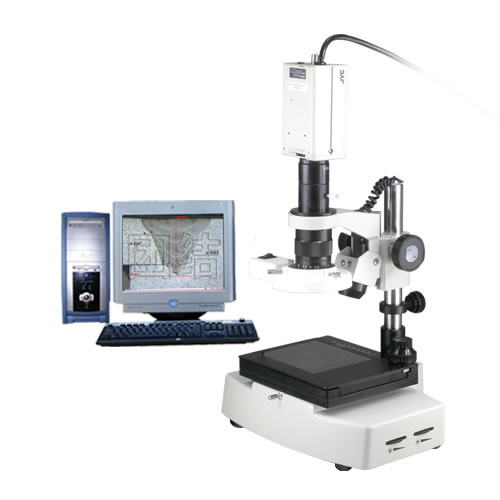

四、系統組成 (TRM-500)型: 1.熔深顯微鏡 2.適配鏡 3.攝像器(CCD) 4.A/D(圖像采集) 5.測量軟件
五、系統放大倍數 TRM-500型： 7X—300X
六、選購件 1.目鏡：20X 25X 10X分劃　　　　　　 2.大物鏡：0.3X 0.5X 0.75X 1.5X 2X
3.光纖冷光源(亮度可調)　　　　　　　4.*轉向支架
