LIRI-2006型顯微圖像分析系統是我公司研制的一種圖像法顆粒分析儀器。它是傳統的顯微鏡法與現代的圖像處理技術相結合的產物。它的基本工作流程是通過數字?jǐn)z象機抓拍顆粒在顯微鏡下的圖像并傳輸?shù)接?jì)算機中，通過專業的顆粒圖像分析軟件對圖像進行處理與分析， 經顯示器和打印機顯示和輸出分析結果。本儀器具有直觀、準確、測試范圍寬等特點，不僅可以直接觀察到顆粒形貌，還可以計算出每個顆粒粒徑和圓形度以及粒度分布和圓形度分布，為科研、生產領域增添了一種新的粒度測試手段。
一、基本參數
測試范圍：1-3000微米；
顯微鏡：中外合資光學顯微鏡（可選配其他種類顯微鏡，如進口顯微鏡、金相顯微鏡等）；
數字?jǐn)z像機：192萬像素；
*大光學放大倍數：1600倍；
*大分辨率：0.1微米/像素；
重復性誤差：<3%（不包含樣品制備因素造成的誤差）。
二、儀器組成與圖像分析原理
儀器組成：

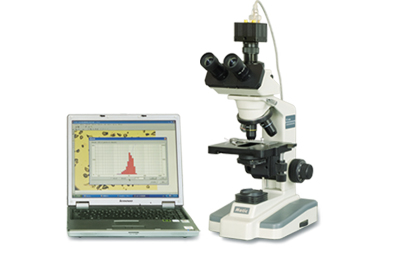

LIRI-2006型顯微圖像分析系統包括粒度分析軟件、數字?jǐn)z像機、顯微鏡、電腦、打印機等組成部分。
分析原理：
通過對顆粒數量和每個顆粒所包含的像素量的統計，計算出每個顆粒的等效面積圓和等球體積，從而得到顆粒的等效圓面積直徑和等球體積直徑以及圓形度等參數，再對所有的顆粒進行分級統計，從而得到粒度分布、圓形度分布等信息。
三、軟件功能
圖像處理功能：
對圖像進行灰度轉換，二值化，分割，刪除，剪切，粘貼，縮放，填充等一系列處理，得到顆粒清晰的黑白二值化圖像。
數據處理功能：
通過對圖像進行處理，測量軟件自動統計出顆粒個數，然后計算每個顆粒所包含的像素?cái)?shù)，得出顆粒的面積、等效直徑、等效周長、實際周長、圓形度等參數。通過粒度分級，得到用戶需要的粒度分布表和分布圖以及d10、d50、d90等典型參數，并可根據需要選擇個數分布或體積分布。
軟件輸出項目：
包括原始數據（樣品信息和測試信息）；分析數據（粒度分布表/粒度分布圖）；圖形（頻率分布直方圖和累計分布曲線）；典型結果（中位徑，平均徑，圓形度等）。
報告輸出功能：
可以打印原始圖像和多種測試報告，包括粒度報告，圖像報告，圓形度報告以及粒度和典型圖像的綜合報告。
四、適用領域
研磨材料：白剛玉、金剛石、碳化硅、碳化硼、氧化鈰等；
電池材料：石墨、鈷酸鋰等；
其他：可用來觀察各種非金屬粉、金屬粉以及其他粉體；

詳細資料請登入：http://www.liduyi.cn
